Radiografia cyfrowa i-SENSOR Pluto0006X – detektor RTG CMOS 23 MP

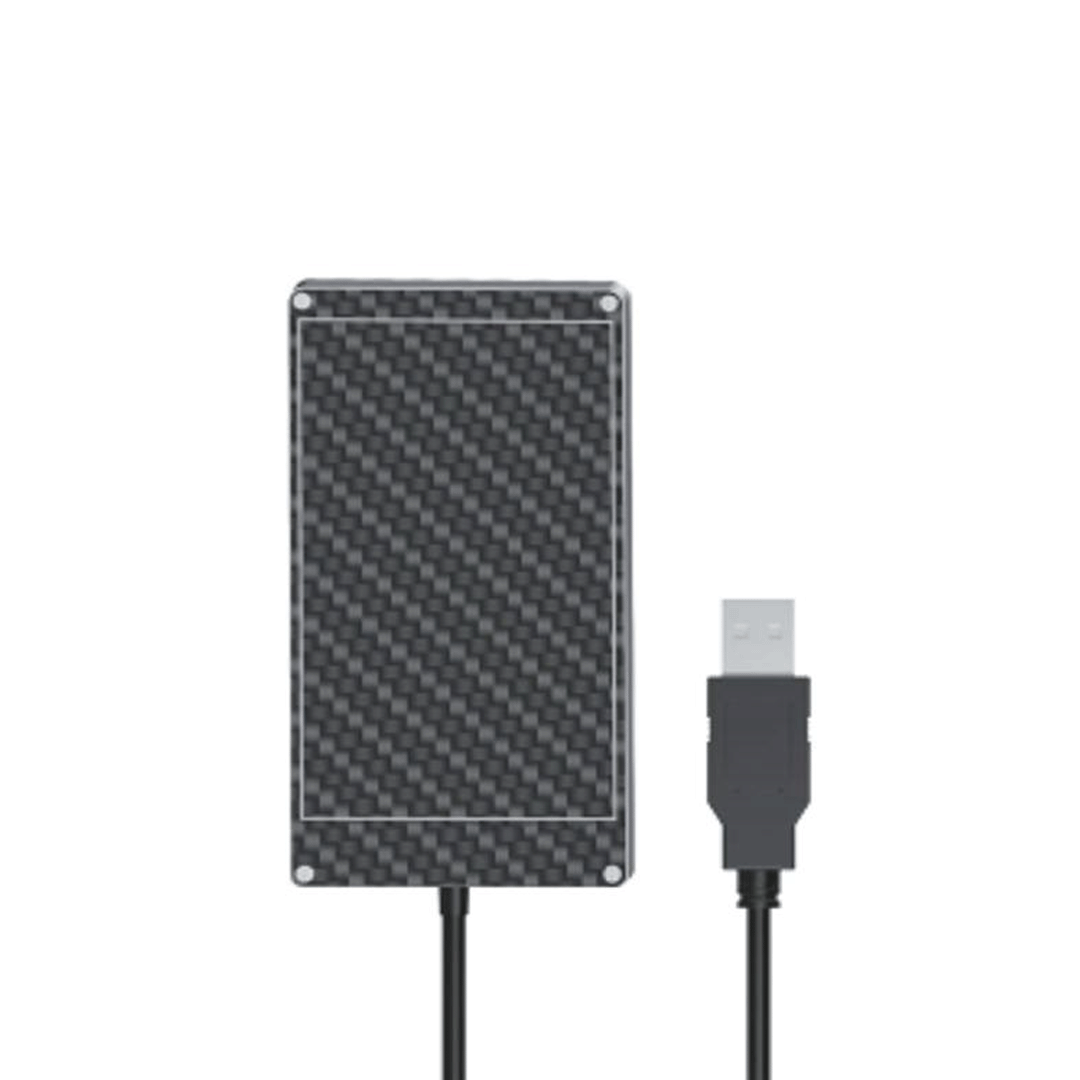

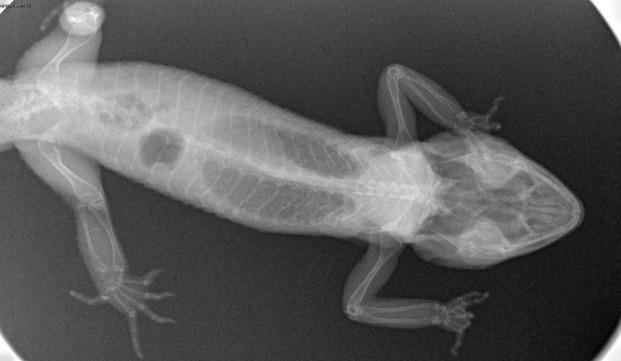

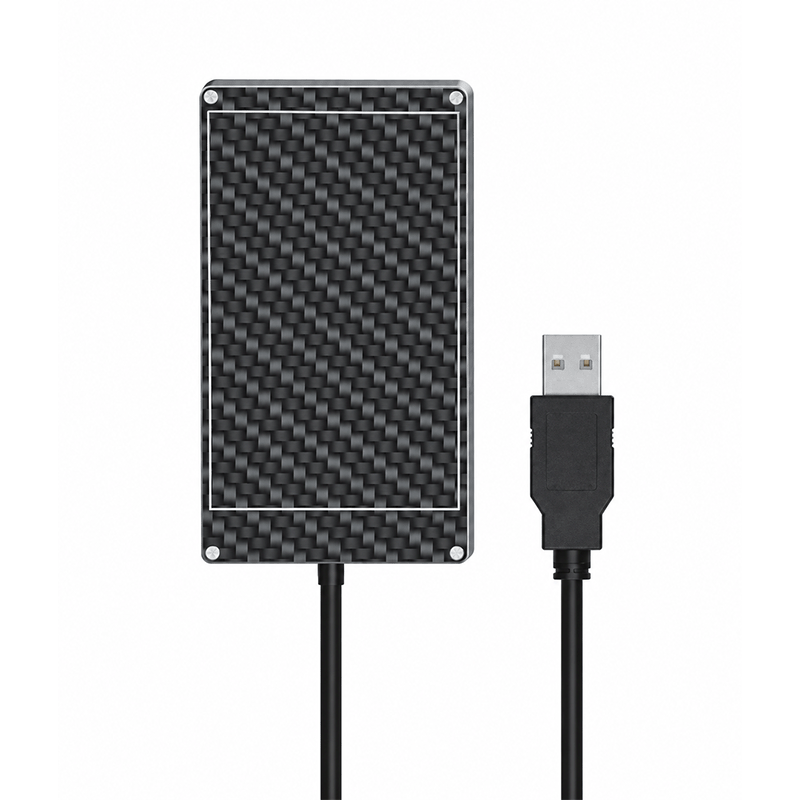

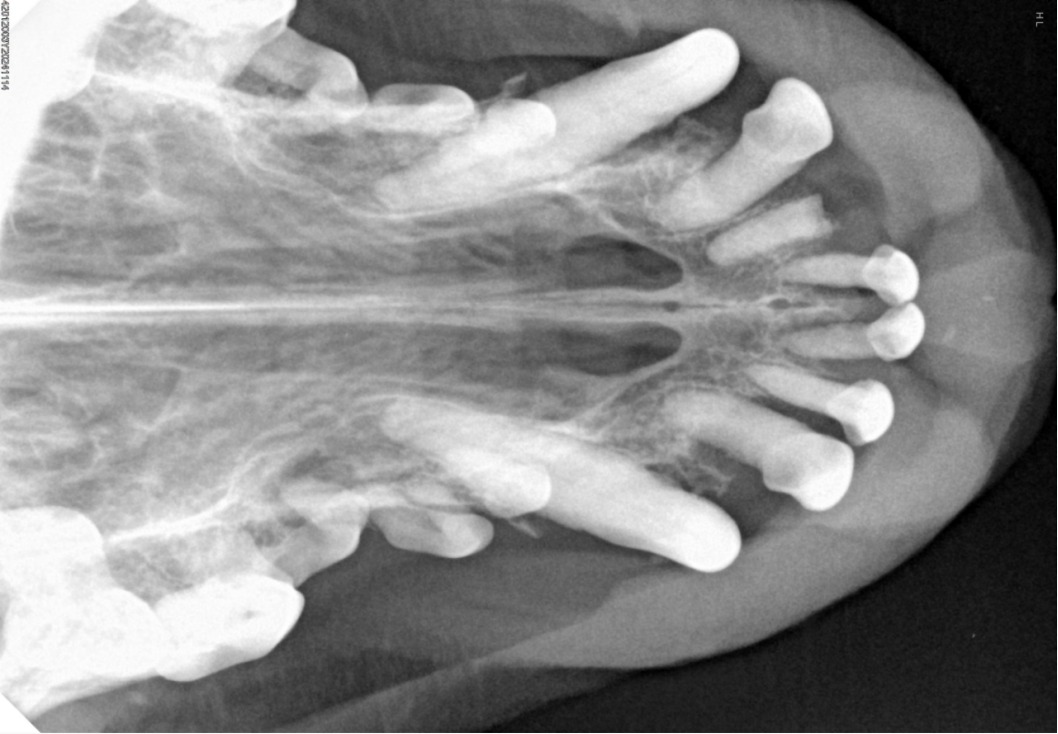

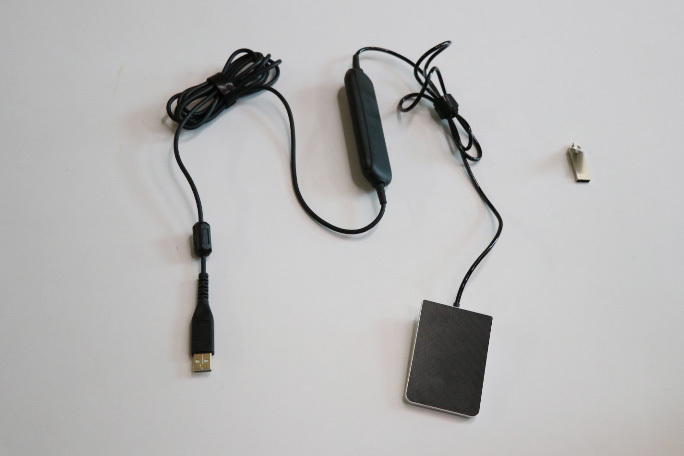

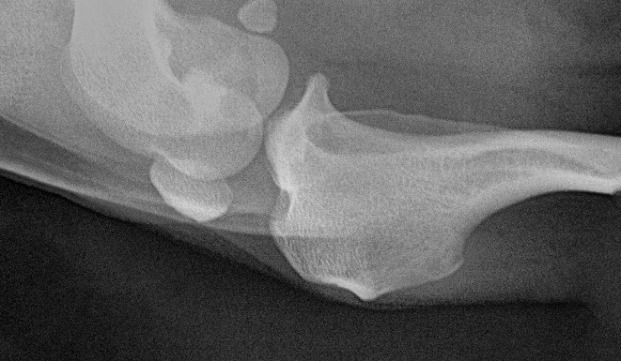

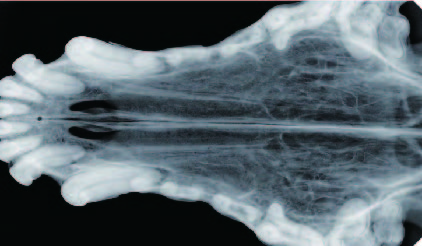

i-SENSOR Pluto0006X to przewodowy, cyfrowy detektor obrazu RTG wykorzystujący matrycę CMOS o rozdzielczości około 23 MP. Został zaprojektowany przede wszystkim do radiografii weterynaryjnej oraz przemysłowych badań nieniszczących NDT. Duży obszar aktywny, wysoka rozdzielczość matrycy i możliwość wyboru scyntylatora pozwalają dostosować właściwości detektora do określonego zastosowania.

Urządzenie pełni funkcję cyfrowego odbiornika obrazu i współpracuje ze źródłem promieniowania rentgenowskiego oraz odpowiednim oprogramowaniem. Dane są przesyłane do komputera za pomocą przewodu USB 2.0. Producent przewiduje również możliwość dostarczenia SDK, niestandardowego oprogramowania oraz rozwiązań OEM i ODM.

Matryca CMOS o rozdzielczości około 23 MP

Pluto0006X wykorzystuje zintegrowany układ CMOS z pikselami o wymiarach 18,5 × 18,5 µm. W tabeli technicznej producent podaje:

• pełną matrycę 3646 × 6276 pikseli,

• aktywną matrycę 3646 × 6268 pikseli,

• około 22,88 mln pikseli całkowitych,

• około 22,85 mln pikseli aktywnych,

• aktywny obszar obrazowania 67,5 × 116,0 mm.

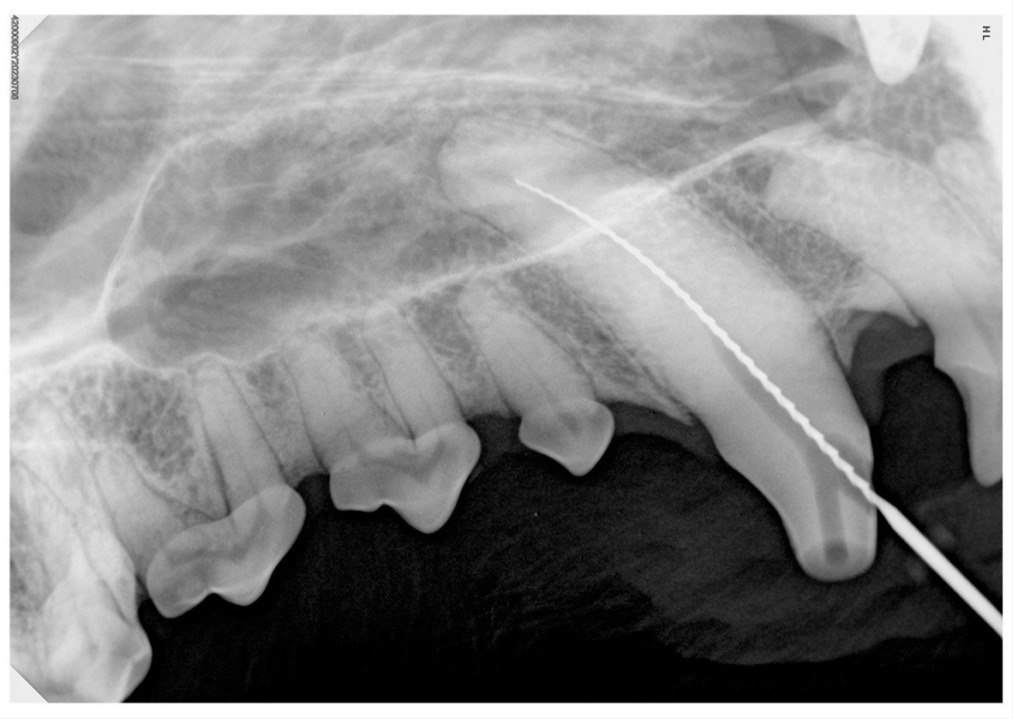

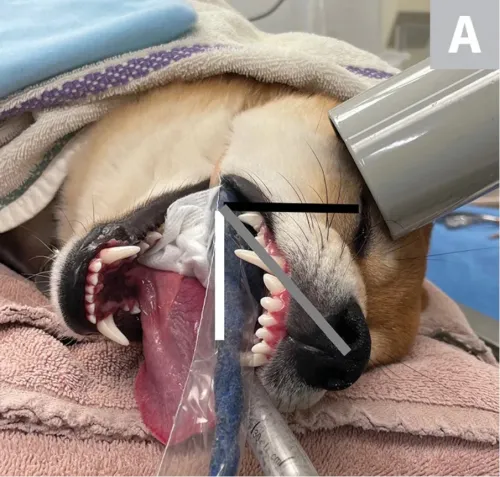

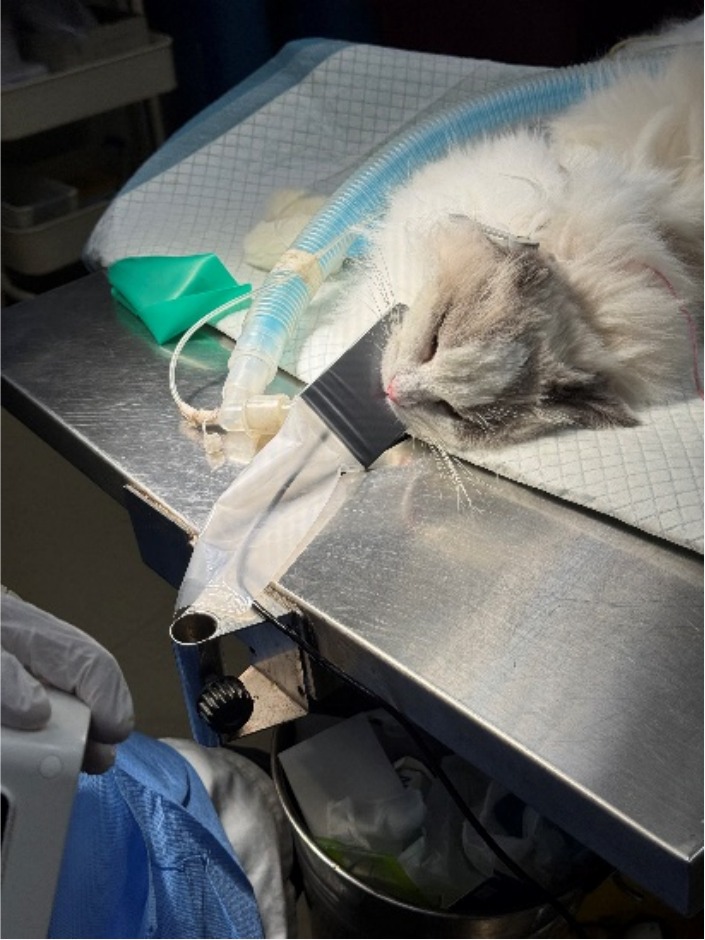

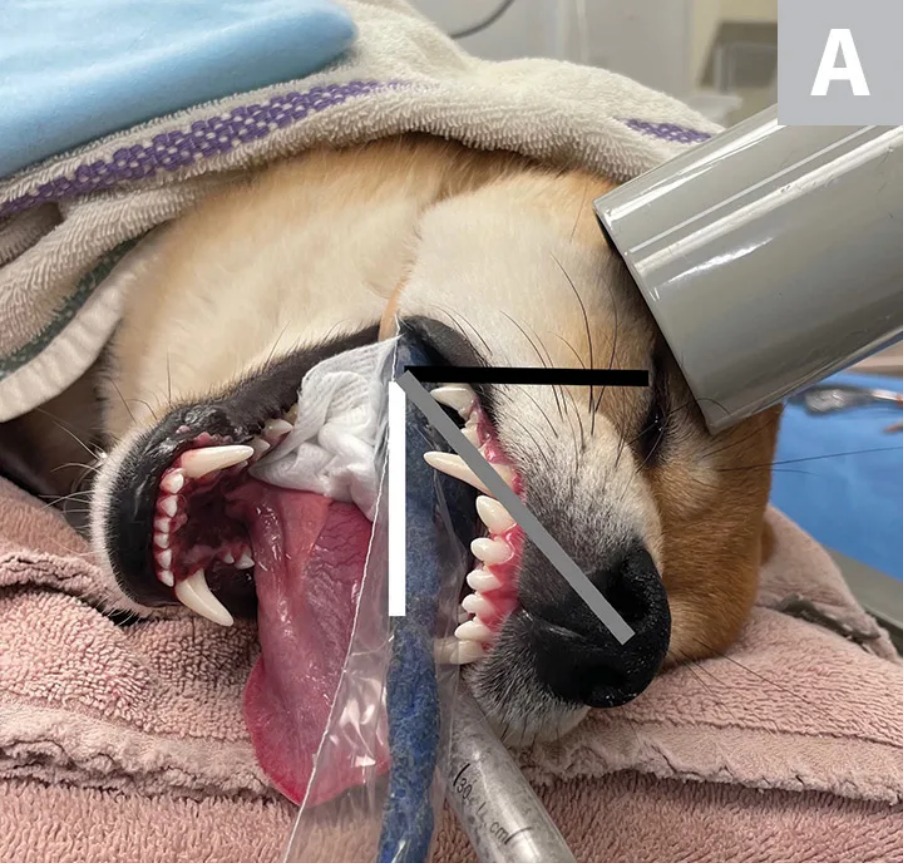

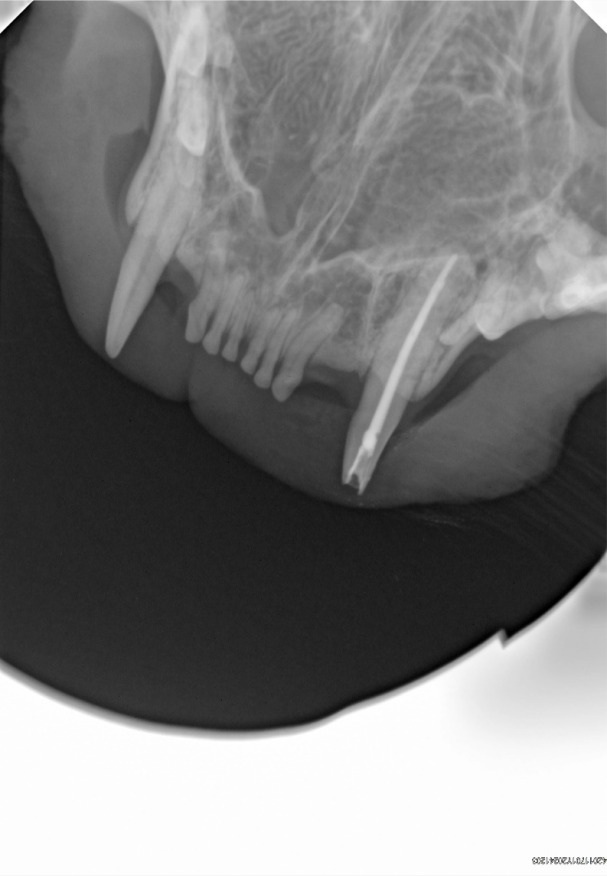

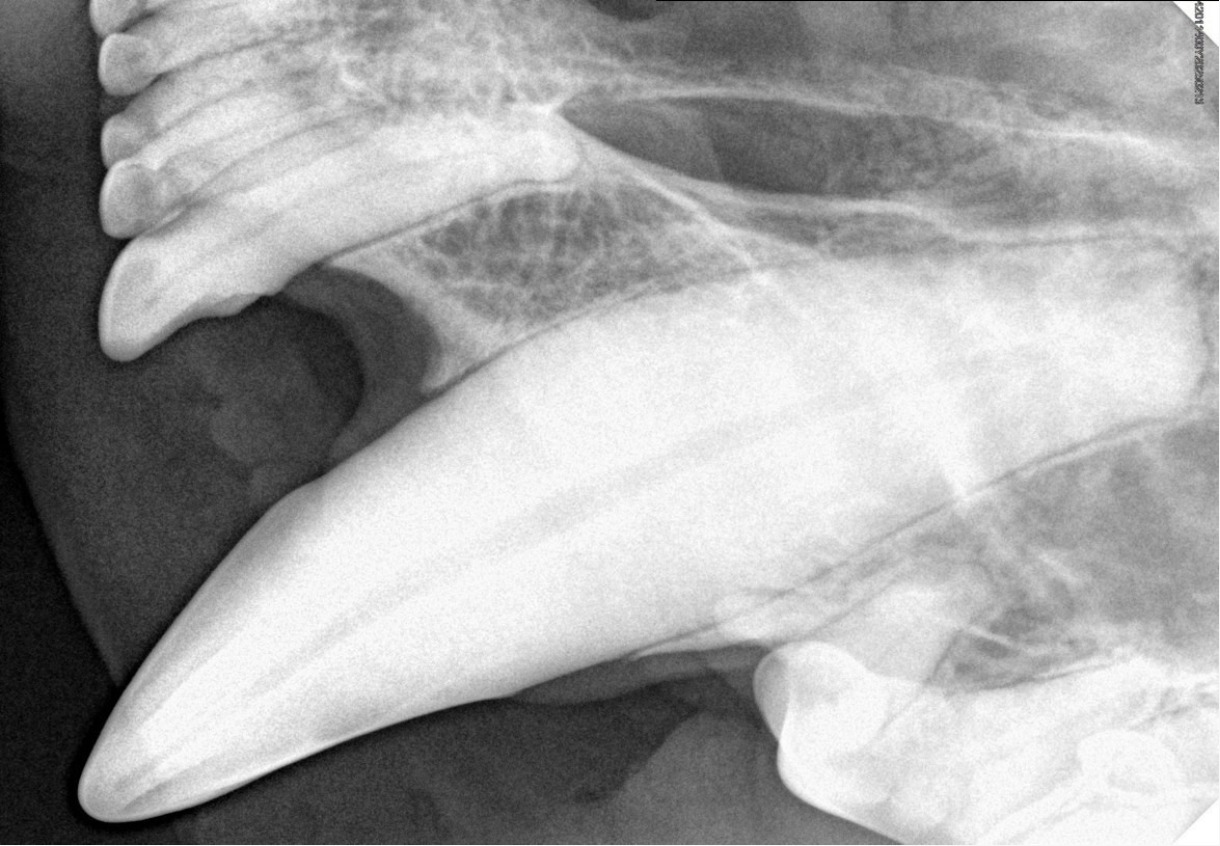

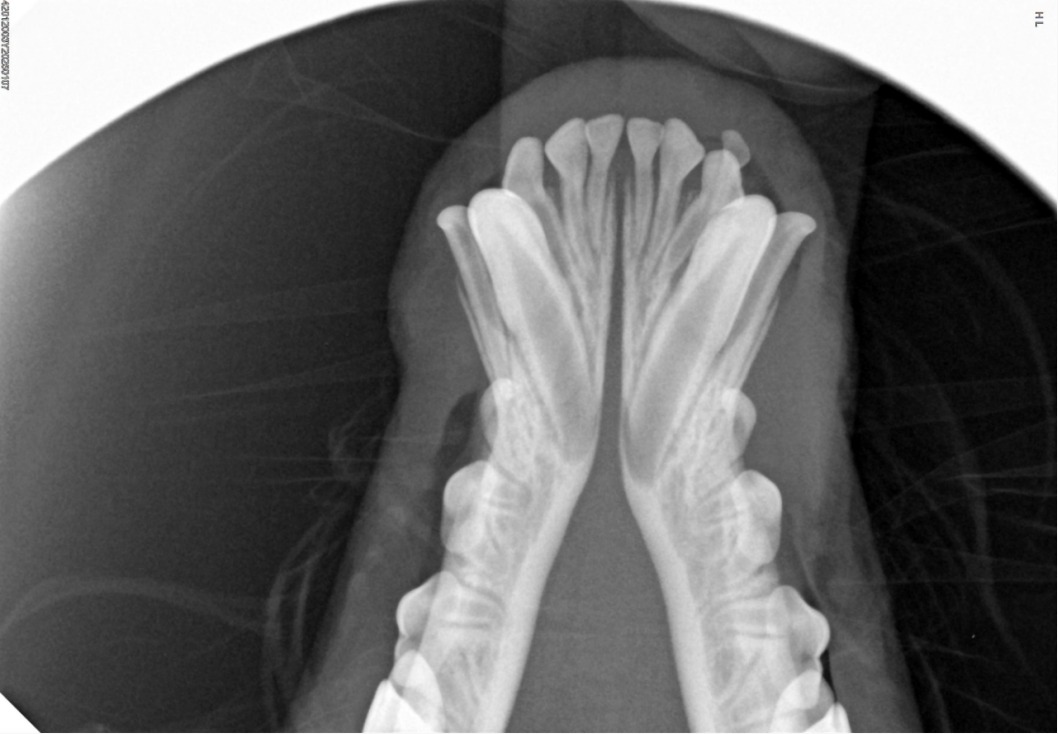

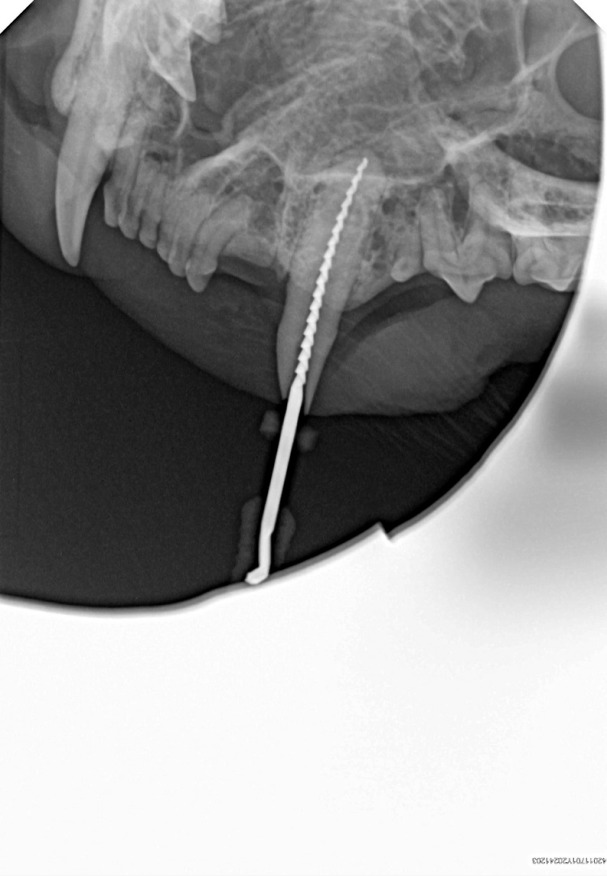

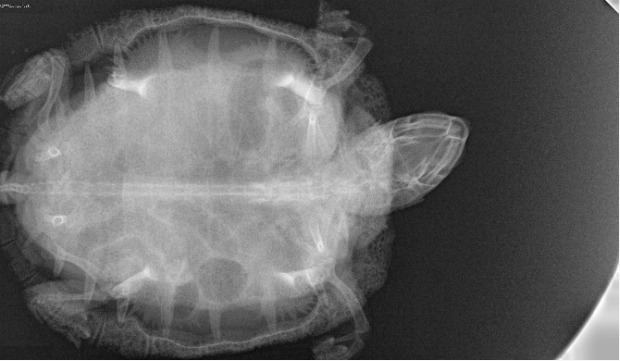

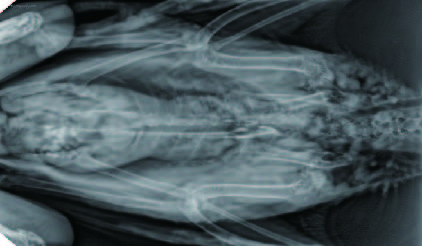

W materiałach marketingowych rozdzielczość detektora została zaokrąglona do 23 MP. Duży aktywny obszar pozwala objąć obrazem rozleglejszy fragment badanego obiektu, co ma znaczenie między innymi w weterynaryjnych badaniach RTG.

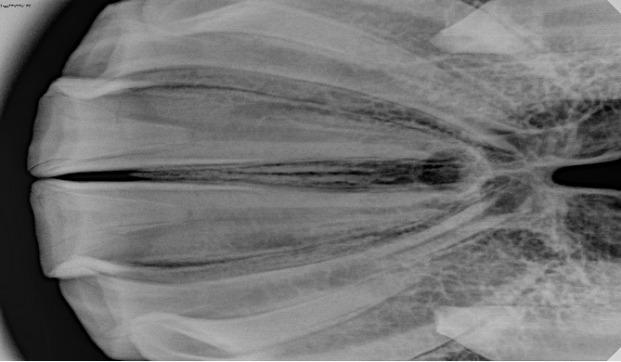

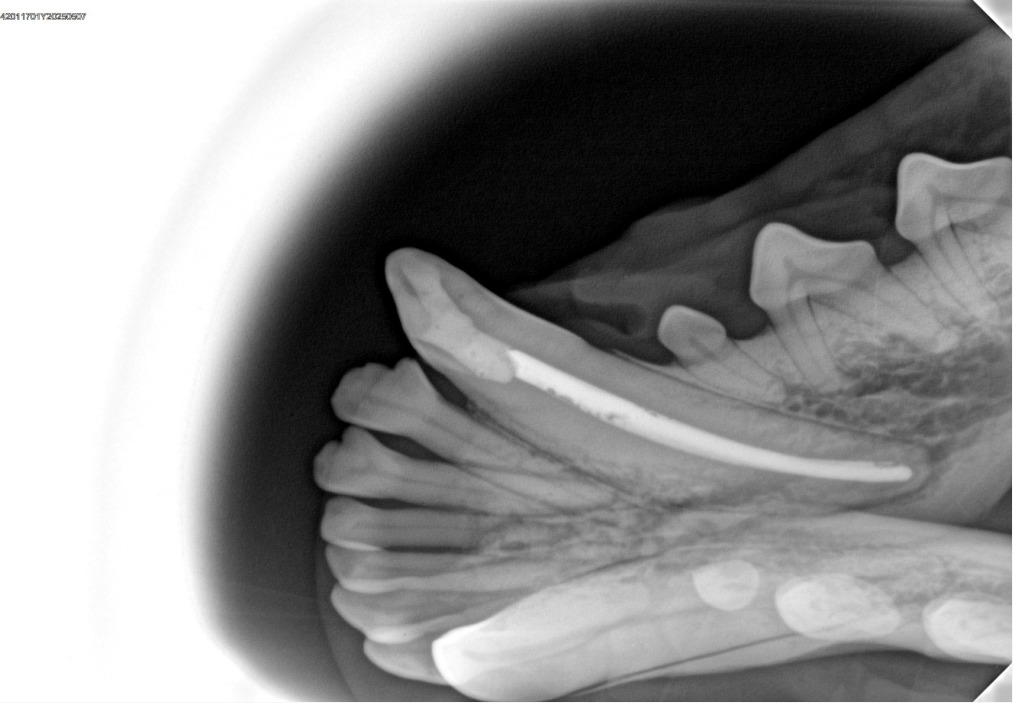

Rozdzielczość przestrzenna i szczegółowość obrazu

Producent podaje dwa parametry związane z rozdzielczością:

• graniczną rozdzielczość matrycy do 27 lp/mm,

• rozdzielczość przestrzenną 12-16 lp/mm dla konfiguracji ze scyntylatorem CsI.

Wartości te odnoszą się do różnych elementów systemu. Parametr 27 lp/mm opisuje graniczną zdolność rozdzielczą wynikającą z konstrukcji matrycy i wielkości piksela. Zakres 12-16 lp/mm określa przestrzenną rozdzielczość kompletnego toru obrazowania w konfiguracji wykorzystującej scyntylator CsI.

Rzeczywista jakość obrazu zależy między innymi od:

• wybranego rodzaju scyntylatora,

• konfiguracji detektora,

• parametrów ekspozycji,

• źródła promieniowania RTG,

• badanego obszaru,

• sposobu przetwarzania obrazu w oprogramowaniu.

Obrazowanie 14- lub 16-bitowe

Układ CMOS ma zintegrowany przetwornik analogowo-cyfrowy ADC. Standardowa konfiguracja wykorzystuje digitalizację 14-bitową, natomiast w wersji opcjonalnej dostępna jest digitalizacja 16-bitowa.

Większa głębia bitowa umożliwia zapisanie większej liczby poziomów sygnału pomiędzy najciemniejszymi i najjaśniejszymi obszarami obrazu. Detektor oferuje zakres dynamiczny wynoszący 84 dB, co pozwala rejestrować zróżnicowanie intensywności sygnału w badanym obszarze.

Trzy warianty scyntylatora

Pluto0006X może zostać wyposażony w jeden z trzech rodzajów scyntylatora. Wybór wariantu pozwala dopasować detektor do zastosowań wymagających wysokiej rozdzielczości albo wysokiej emisji światła.

Odpowiedni dobór scyntylatora pomaga uzyskać równowagę pomiędzy czułością detektora a rozdzielczością przestrzenną obrazu.

Opcjonalna płyta światłowodowa FOP

Konstrukcja detektora może zostać uzupełniona o opcjonalną płytę światłowodową FOP 6 µm. Zgodnie z informacjami producenta rozwiązanie to:

• może poprawić rozdzielczość rejestrowanego obrazu,

• ogranicza bezpośrednie oddziaływanie promieniowania X na układ CMOS,

• pomaga chronić obwody elektroniczne znajdujące się przy matrycy,

• może przyczynić się do wydłużenia żywotności urządzenia.

FOP jest wyposażeniem opcjonalnym, dlatego jego obecność należy potwierdzić dla konkretnej wersji detektora.

Wbudowany system wykrywania ekspozycji AED

Pluto0006X ma wbudowany układ AED - Automatic Exposure Detection, służący do automatycznego wykrywa
