Aparat do anestezji z respiratorem TA90V

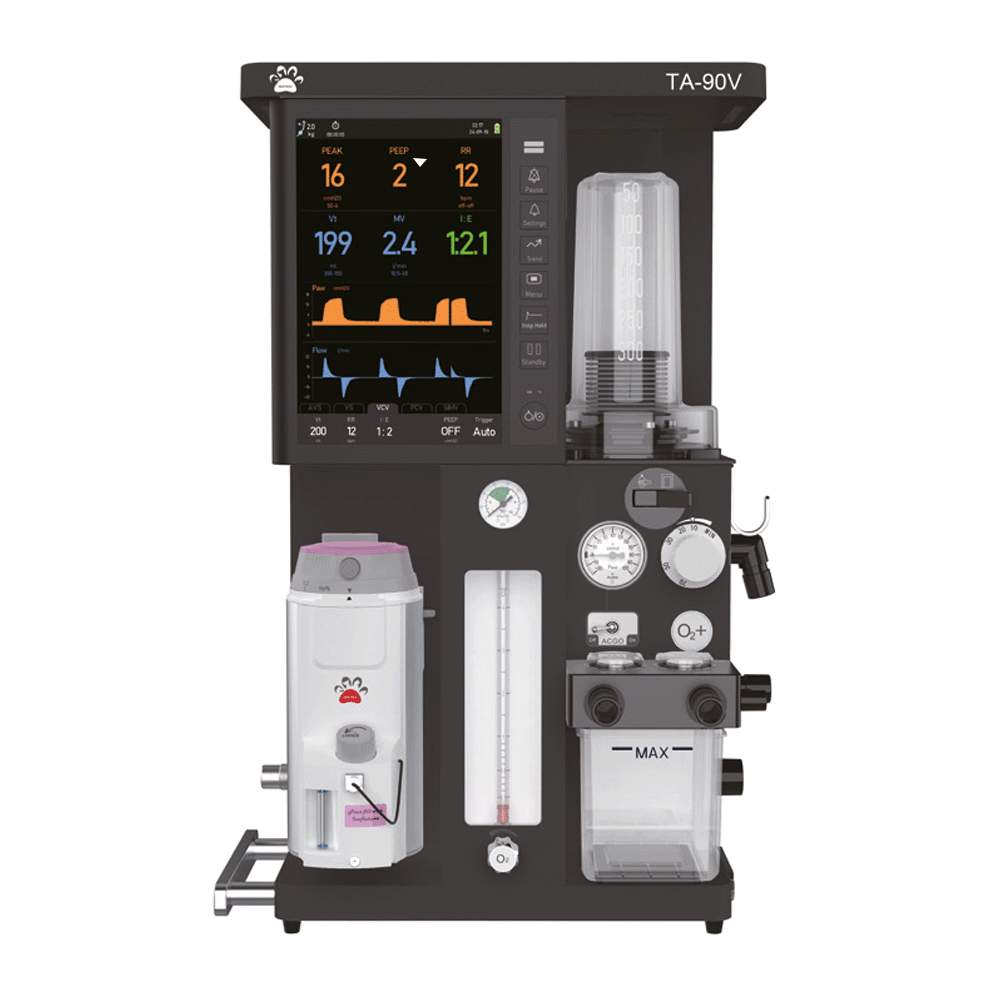

TA-90V to zintegrowany aparat do anestezji weterynaryjnej z wbudowanym respiratorem, zaprojektowany jako rozwiązanie 2-w-1 (respirator + aparat anestetyczny) z turbosprężarkowym napędem (turbine driven). Urządzenie ma wbudowany mieszek i obwód oddechowy oraz umożliwia montaż w trzech wariantach: na blacie, na ścianie lub na wózku.

Duży dotykowy ekran TFT 10,4" (rozdzielczość 1280×800) pozwala na jednoczesne wyświetlanie wielu krzywych i parametrów, a system oferuje kilka trybów wentylacji: VCV, VS, PCV oraz SIMV.

Najważniejsze cechy:

• Turbine driven + nastawy objętości oddechowej 5–1500 ml (podawana dokładność: ±4 ml lub ±10% – w zależności od tego, która wartość jest większa)

• Oszczędzanie tlenu i możliwość znieczulania także małych zwierząt

• Zintegrowana konstrukcja 2-w-1 (respirator + anestezja), wbudowany bellows i obwód oddechowy

• Dwa wyjścia zasilania AC do współpracy z innymi urządzeniami

• Opcjonalna konfiguracja pod monitorowanie CO₂ i gazów anestetycznych

• Zasilanie akumulatorowe: minimum 120 minut pracy na nowej, w pełni naładowanej baterii w standardowych warunkach

Dane techniczne

• Wymiary:

  • bez stojaka: 666 × 421 × 274 mm

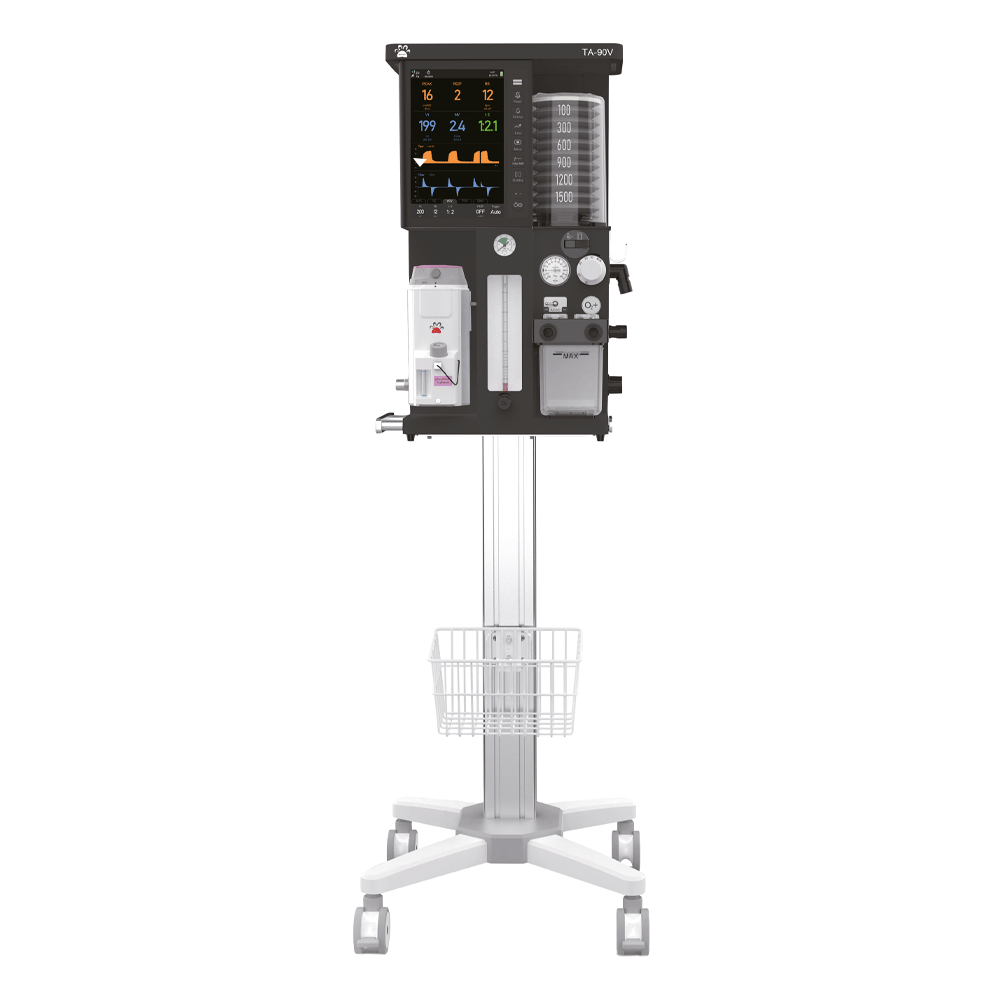

  • ze stojakiem: 1500 × 487 × 537 mm

• Masa:

  • ≈28 kg

• Maksymalne obciążenie górnego blatu: 10 kg

• Uchwyt: pojedynczy, umieszczony na środku górnej części

Warunki środowiskowe

• Praca: 10–40°C, wilgotność względna 15–95%

• Magazynowanie: −20–60°C, wilgotność względna 10–95%

Zasilanie

• Wejście: 100–240 V, 50/60 Hz

• Bateria: Litowo-jonowa 14,8 V / 5000 mAh

• Minimalna praca na baterii: 120 min (nowa, w pełni naładowana)

• Wyjścia: 2× AC 100–240 V / 1,8 A / 0,9 A (50/60 Hz)

Układ anestetyczny (obieg/źródło gazu)

• Źródło gazu: sprężony tlen / sprężone powietrze / tlen

• Zakres ciśnienia gazu: 280–600 kPa (40–87 psi)

• Typ portów: NIST/DISS

• Manometr źródła gazu: 0–1 MPa (0–140 psi)

• Zawór bezpieczeństwa źródła powietrza: wbudowany

• Przepływomierz: 0–4 L/min

• Podstawa parownika: 1 pozycja, Selectatec

Specyfikacja układu oddechowego (respirator/anestezja)

• Worek do wentylacji manualnej: współosiowy 22 mm (OD) / 15 mm (ID)

• Port zaworu wdechowego: współosiowy 22 mm (OD) / 15 mm (ID)

• Port zaworu wydechowego: współosiowy 22 mm (OD) / 15 mm (ID)

• Port ACGO: współosiowy 22 mm (OD) / 15 mm (ID)

• Port AGSS: złącze stożkowe 30 mm

• Ciśnienie w drogach oddechowych: −20 do 100 cmH₂O

• Zawór APL: regulacja 0–70 cmH₂O + funkcja „one-key closing” (szybkie domknięcie)

• Pochłaniacz CO₂: kanister 1400 ml

Respirator – tryby i zakresy nastaw

Tryby wentylacji

VS, VCV, PCV, SIMV

Zakresy ustawień

• Objętość oddechowa (Vt): 5–1500 ml

• Ciśnienie wdechowe (Pinsp): 5–50 cmH₂O

• Ciśnienie wspomagania (Psuppl): 3–50 cmH₂O

• PEEP: OFF lub 3–30 cmH₂O

• Częstość oddechów (RR): 2–60 bpm

• Min. RR: 2–60 bpm

• I:E: 4:1 do 1:8

• Czas wdechu (Tinsp): 0,2–10,0 s

• Próg wyzwalania ciśnieniem (P-Trig): −20 do −0,2 cmH₂O

• Próg wyzwalania przepływem (F-Trig): 0,2–15 L/min

Zakresy monitorowania

• Vt: 0–3000 ml

• Minutowa wentylacja (MV): 0–100 L/min

• Szczytowe ciśnienie w drogach oddechowych (PEAK): −20 do 100 cmH₂O

• PEEP: 0–70 cmH₂O

• RR (monitoring): 0–120 bpm

• I:E (monitoring): 20:1 do 1:20
